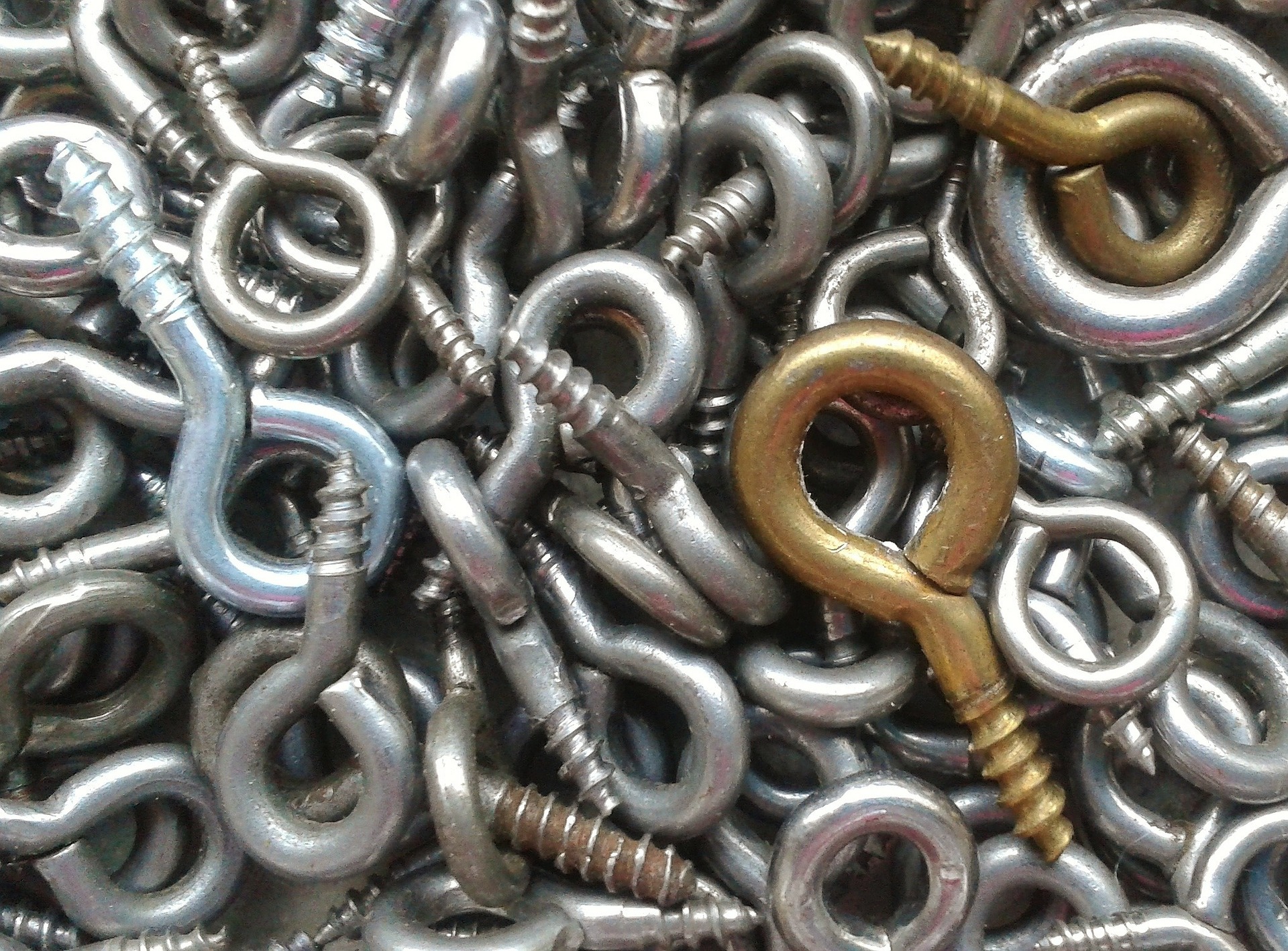

Os tipos de olhal são peças utilizadas no processo de suspensão e fixação de cargas e são indispensáveis no processo de movimentação com equipamentos pesados, e devem ser aplicados de acordo com as atividades relacionadas.

As atividades são realizadas em casos específicos, como:

  • motores;
  • painéis;
  • quadros de força;
  • cargas em geral;
  • entre outros.

Olhais de elevação

Existem alguns tipos de Olhais, entretanto, cada um indicado para uma determinada função. Os Olhais de elevação soldáveis, por exemplo, são produtos relacionados ao içamento de objetos.

Sob o nome de olhal de elevação, o entende-se como um elemento de fixação parafusável ou soldável. Pode ser em forma de parafusos olhais de anel, pinos para suporte ou olhais de suspensão. Por meio dos olhais de elevação é possível juntar meios de içamento de carga à suspensão.

Deste modo, olhais de elevação são importantes meios operacionais, pois através desses materiais é possível realizar o transporte de ferramentas e máquinas de maneira segura. Além de ser usado também na amarração de mercadorias, suporte de movimentação no transporte, segurança de retenção entre outros.

No caso dos olhais de elevação soldáveis, conseguem preencher os padrões de segurança, já que não possuem o risco de movimentação inadequada.

Parafusos olhais de anel

Parafusos olhais de anel são usados quando grandes cargas devem ser suportadas usando um elemento de união. São muito estáveis, com alta durabilidade e boa capacidade de carga. Por isso, são ideais na utilização como suporte ou elevação de carga, e são usados na área da engenharia mecânica ou em construções civis.

O olhal parafuso com formato de anel possui diretamente uma rosca que pode ser interna ou externa. No caso da primeira, trata-se de um parafuso olhal anel, na segunda, então se trata de uma porca olhal anelar. A versão em aço é produzida de acordo com a norma DIN 580.

Olhal giratório

No caso do olhal giratório, também conhecido como bloco oscilante, trata-se de um olhal de elevação parafusável com um rolamento de esferas. Foram feitos para içar cargas pesadas, que precisam ser giradas ou viradas além de, também, serem aplicados para proteção de carga.

Os olhais giratórios são feitos de aço e possuem a superfície revestida a pó e na cor vermelha. As qualidades do içamento são adaptadas às máquinas tipo 2006/42/EG.

Para a validade e sucesso das cargas de suporte deve-se assegurar que o anel esteja alinhado com a carga e o olhal deve estar plano sobre a superfície de suporte parafusado completamente.

Manilha

A manilha é usada para suportar cargas de tração e são aplicadas quando forças atuam na zona de transição ou nas cordas sobre componentes rígidos. São, na maioria das vezes, leves e de fácil manuseio, mesmo possuindo uma alta capacidade de carga.

Olhal de suspensão esférico

O olhal de suspensão esférico é usado como elemento de carga com engate rápido. Funciona da mesma maneira que os pinos de bloqueio, ou seja, através do botão de pressão feito de alumínio, as esferas podem ser desbloqueadas.

Assim que o botão de pressão é solto, as esferas travam automaticamente no elemento de bloqueio correspondente, como as buchas de alojamento, por exemplo.

Olhal de suspensão

O olhal de suspensão, frequentemente chamado de olhal de elevação ou içamento, é um elemento girável com disponibilidade 360°.

Assim, adapta-se melhor às forças geradas. Ao contrário dos olhais de elevação fixos, os de suspensão conseguem suportar cargas em todas as posições da montagem.

O olhal de suspensão tipo parafuso consegue se fixar a um objeto, como plataforma, parede e maquinário específico, fazendo com que o equipamento fique preso e, consequentemente, mais seguro.

Gancho com trava de segurança

O gancho olhal para movimentação de carga é utilizado para suportar cargas pesadas em áreas da construção civil ou construção de equipamentos e também é usado para elevação nos processos logísticos.

O gancho para movimentação une o meio de elevação como, por exemplo, cordas, eslingas redondas ou correntes com a mercadoria que precisa ser elevada.

Os ganchos olhais são feitos de aço com revestimento plástico e ganchos com um mecanismo de segurança com engate, feito nos modelos giratórios.

Durante o processo de levantamento da carga, o gancho olhal com trava de segurança se fecha automaticamente, travando seguramente através do mecanismo que fica localizado no lado traseiro do gancho e a abertura do sistema é feita somente de maneira manual.
